Unsere weltweite Innovation DIXI COOL +
DIXI Polytool SA stellt sein revolutionäres Konzept DIXI COOL für seine Hochleistungs-Mikrofräser vor.
Diese Fräsermodelle, mit dem laufenden Patentgesuch, besitzen einen Kühlmittelring, der den Kühlmittelstrahl ausrichtet und beschleunigt um diesen möglichst nahe zur Bearbeitungszone zu richten.
1. Schritt

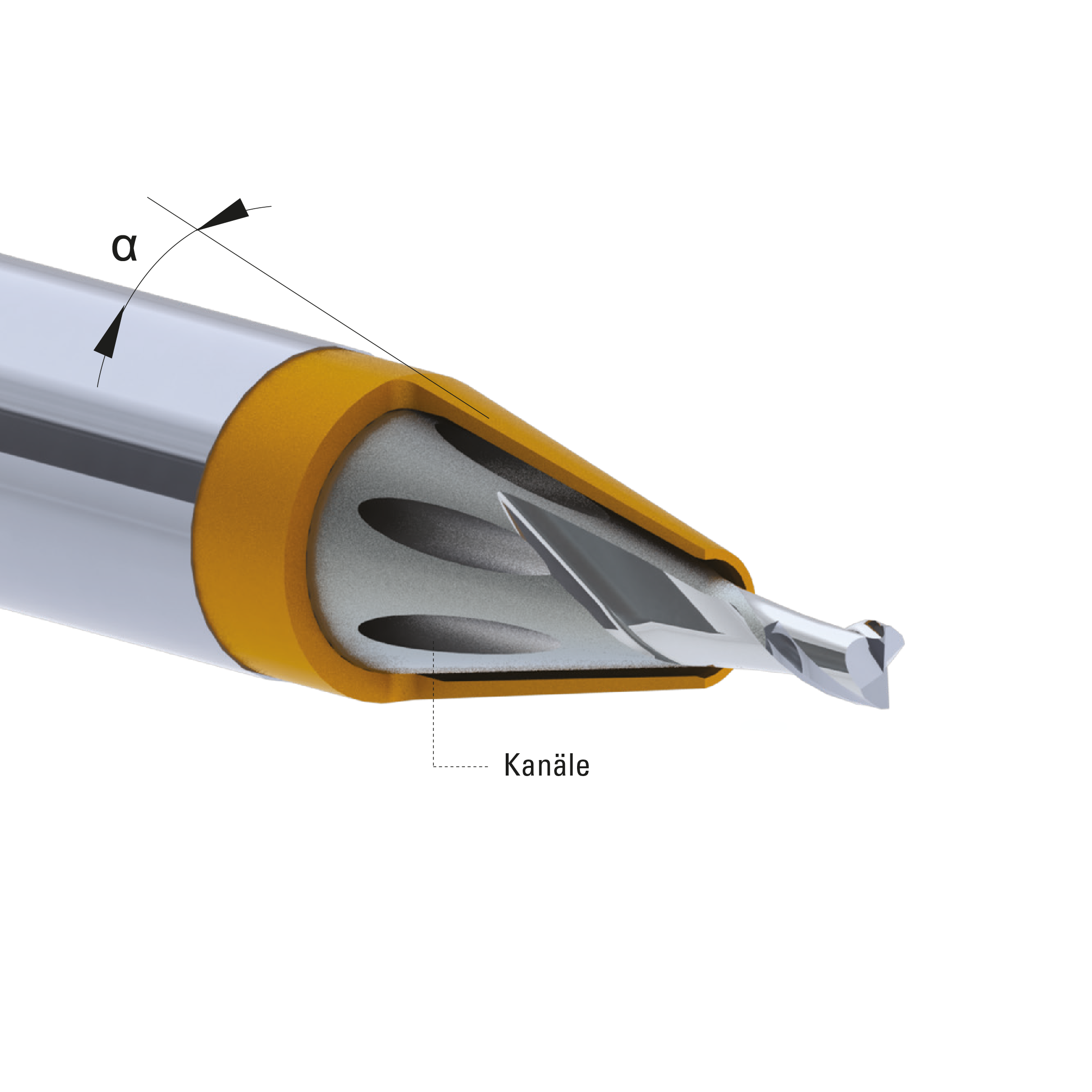

Der Kühlmittelstrahl wird gebündelt
Der Kühlmittelstrahl wird gebündelt
Das Schmiermittel durchläuft das Werkzeug in zwei Stufen : - Durch die verschiedenen Kanäle, die in den Werkzeugkörper eingebaut sind. - Durch den Bereich der Schmiermittelverteilung zwischen dem Richtungsring und dem Werkzeug.
Es ist der Winkel des Kegels α der das Schmiermittel so nah wie möglich an die Schneidzone führt und die Wirkung der Trägheit an der Werkzeugspitze selbst bei hoher Rotation auf ein Minimum begrenzt. (kegelförmiger Strahl)
2. Schritt

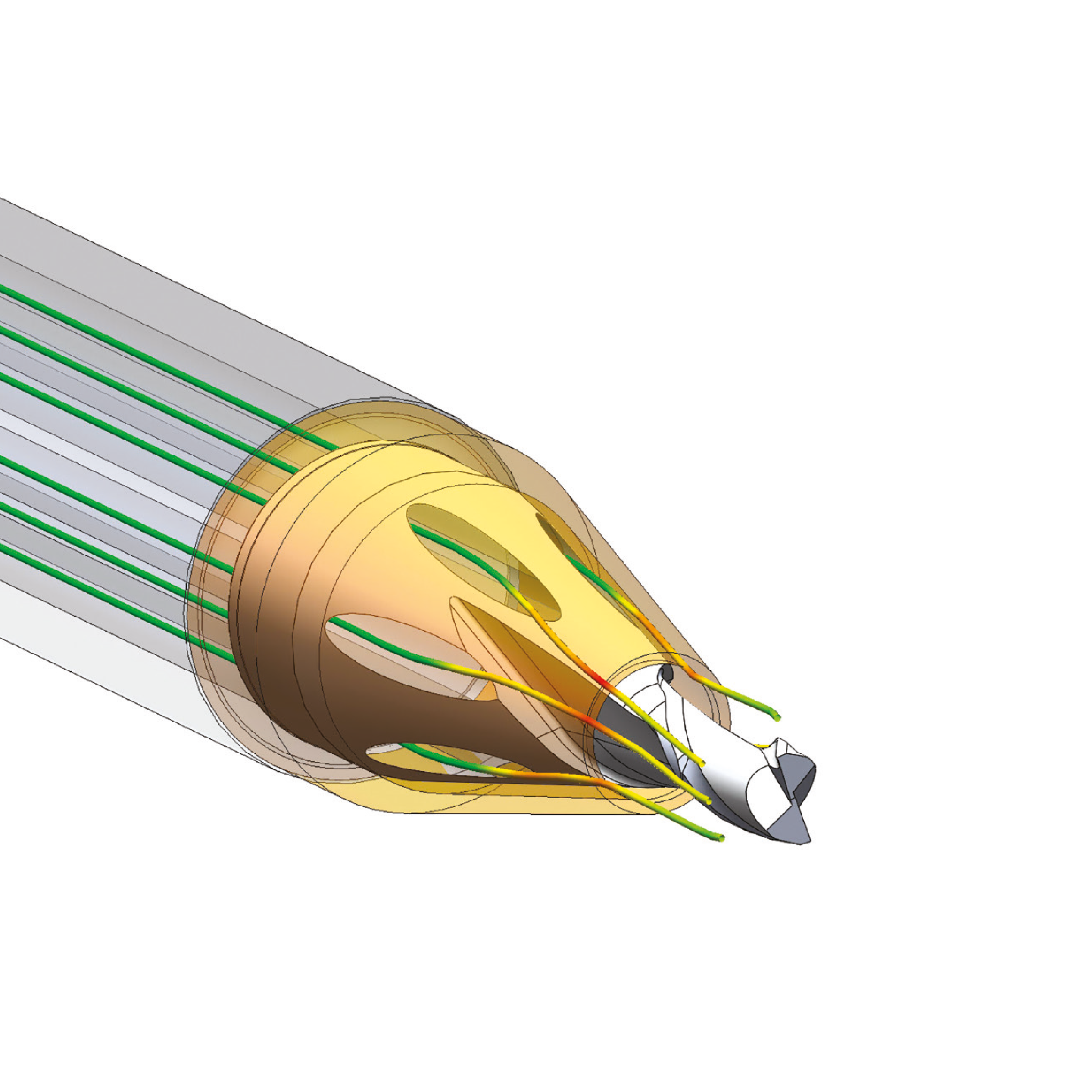

Das Schmiermittel wird beschleunigt Prinzip des Venturi-Effekts - Fluiddynamik
Das Schmiermittel wird beschleunigt Prinzip des Venturi-Effekts - Fluiddynamik
Bei gleichbleibendem Volumen ist die Austrittsgeschwindigkeit des Kühlmittels V2 erhöht, dank des Querschnittunterschiedes zwischen den 6 Kühlmittelkanälen und der Austrittsöffnung an der Richtungsdüse.
Um die Geschwindigkeitszunahme V2 > V1 , zu garantieren, sind die Eintrittskanäle die zur Verteilzone führen, von der Zuführleistung höher ausgelegt, als die Austrittsöffnung bei der Kühlmitteldüse.
3. Schritt
Das Schmiermittel gelangt direkt zu den Schneiden
Das Schmiermittel gelangt direkt zu den Schneiden
